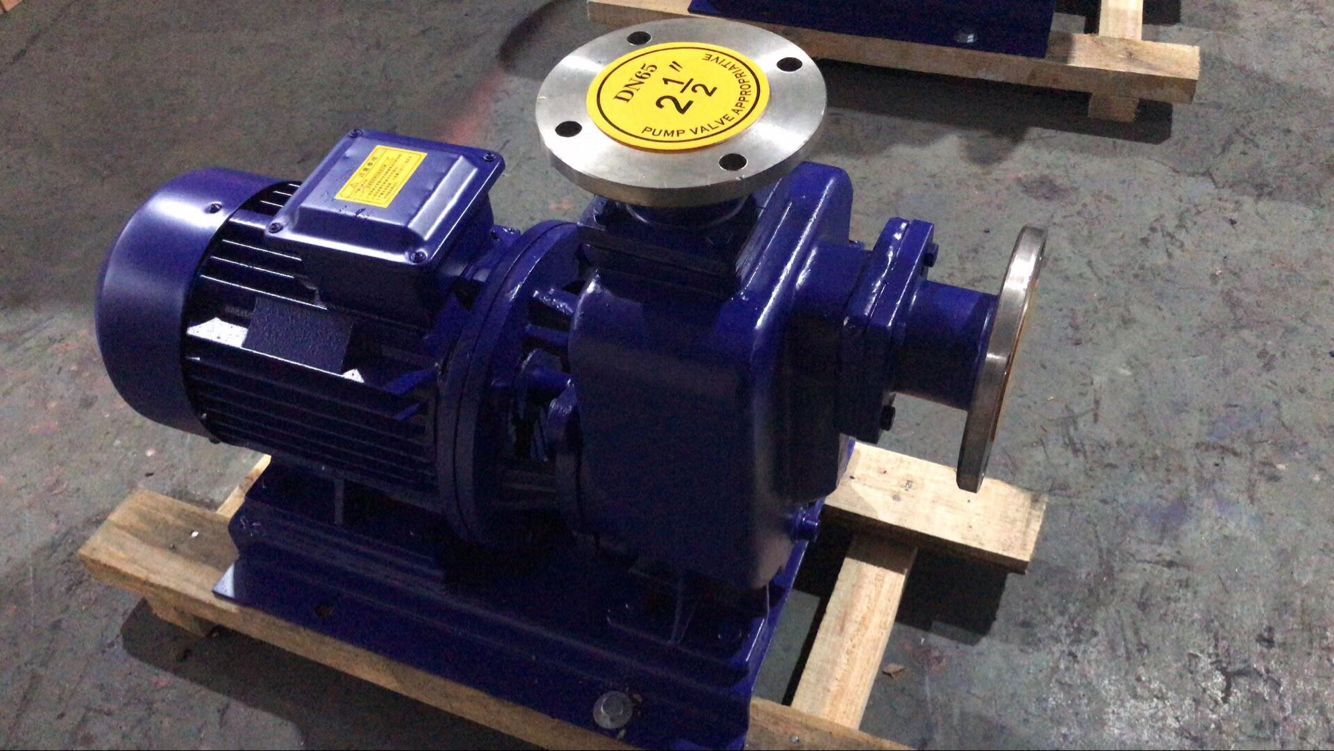

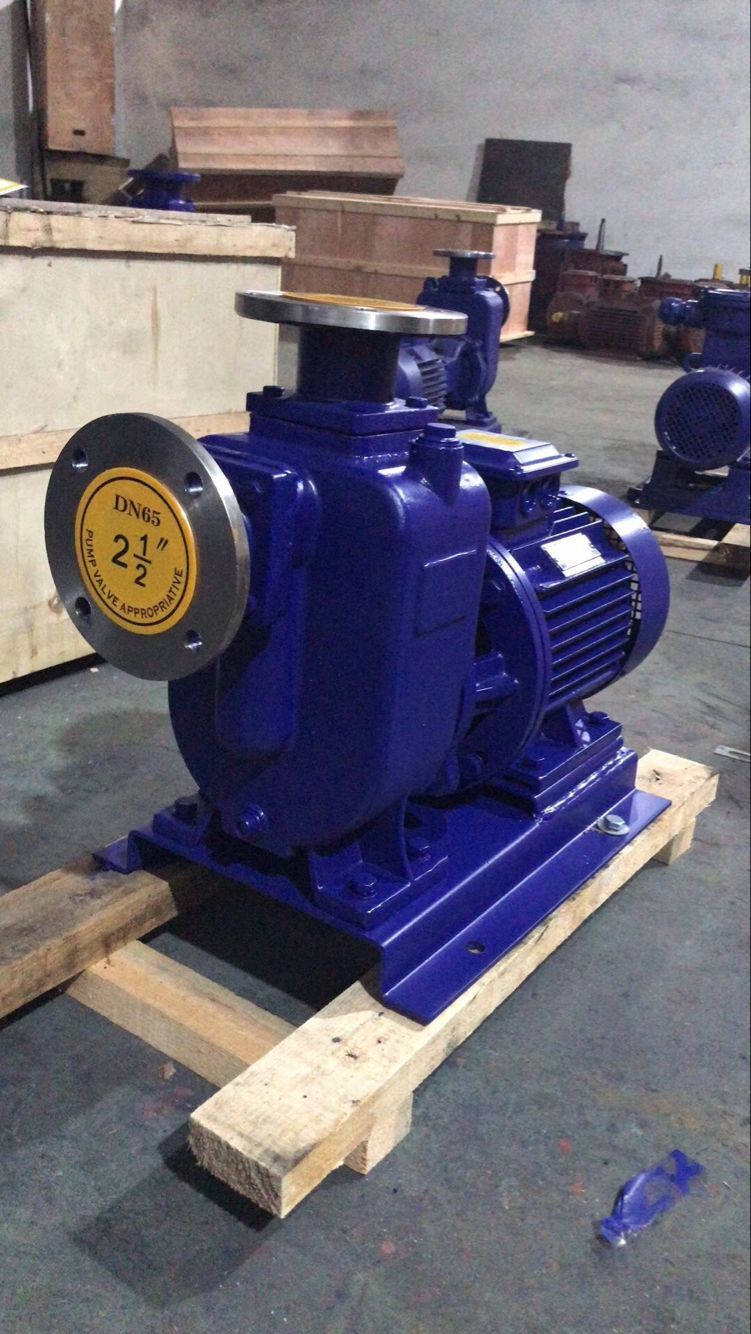

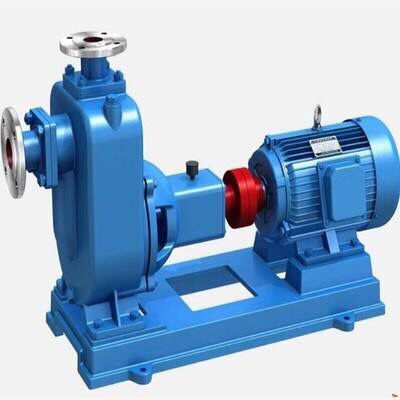

瑞中泵業生產的ZX自吸泵是根據國內外有關技術資料經吸收、消化、改進后研制而成的節能泵類產品。
該泵屬自吸式離心泵，它具有結構緊湊、操作方便、運行平使、維護容易、效率高、壽命長，并有較強的自吸能力等優點。管路中不需安裝底閥，工作前只需保證泵體內儲有定量引液即可。因此簡化了管路系統，又改善了勞動條件。

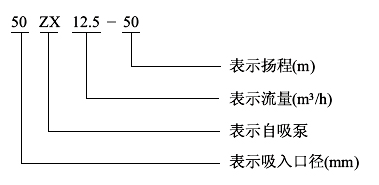

型號說明 例：50ZX12.5-50
泵的應用范圍
1、適用于城市環保、建筑、消防、化工、制藥、染料、印染、釀造、電力、電鍍、造紙、工礦沖洗、設備冷卻等。
2、裝上搖臂式噴頭、又可將水沖到空中后，散成細小雨滴進行噴霧，是農場、苗圃、果園、
茶園的良好機具。
3、適用于清水、海水及帶有酸、堿度的化工介質液體和帶有一般糊狀的漿料(介質粘度≤100
厘珀、含固量可達30％以下）。
4、可和任何型號、規格的壓濾機配套使用，將漿料送給壓濾仉進行壓濾的最理想配套泵種。
ZX型自吸清水泵的結構圖
序號 | 部件名稱 | 序號 | 部件名稱 |
|
1 | 進口接管 | 5 | 葉輪 |
2 | 進口單向閥 | 6 | 機械密封 |
3 | 出水接管 | 7 | 軸承座 |
4 | 泵體 | 8 | 泵軸 |
ZX型自吸清水泵故障原因及排除方法
故障現象 | 原因分析 | 排除方法 |
ZX自吸泵不出水 | 1.泵殼內未加儲液或儲液不足
2.吸入管路漏氣
3.轉速太低
4.吸程太高或吸入管路過長
5.機械密封泄漏量過大
6.吸入管路氣體不能從出口排出 | 1.加足儲液
2.檢查并排除漏氣現象
3.調整轉速
4.降低吸程或縮短吸入管路
5.修復或更換
6.使之排出 |
ZX自吸泵雜音和振動較大 | 1.底腳不穩
2.泵軸彎曲
3.汽蝕現象
4.軸承磨損嚴重
5.進口管路內有雜物
6.泵與電動機兩者主軸不同心 | 1.加固
2.更換或校正
3.調整工況
4.更換
5.清除雜物
6.調整同軸度 |
ZX自吸泵出水量不足 | 1.葉輪流道與吸入管被堵塞
2.葉輪或葉輪密封磨損嚴重
3.功率不足或轉速太低 | 1.排除堵塞物
2.更換口環
3.加足功率、調至額定轉速 |
ZX自吸泵軸功率消耗過大 | 1.流量過大
2.轉速太高
3.泵軸彎曲或葉輪卡碰
4.泵內流道堵塞或被卡住 | 1.升高出口壓力
2.適當降低
3.更換或校正
4.排隊堵塞物 |
特別提醒
1、嚴禁泵腔內無液空轉
2、檢查電機轉向是否正確，嚴禁長時間倒轉
3、禁止泵在汽蝕狀態下長期運行
4、進水管必須嚴格密封不得漏水、漏氣
